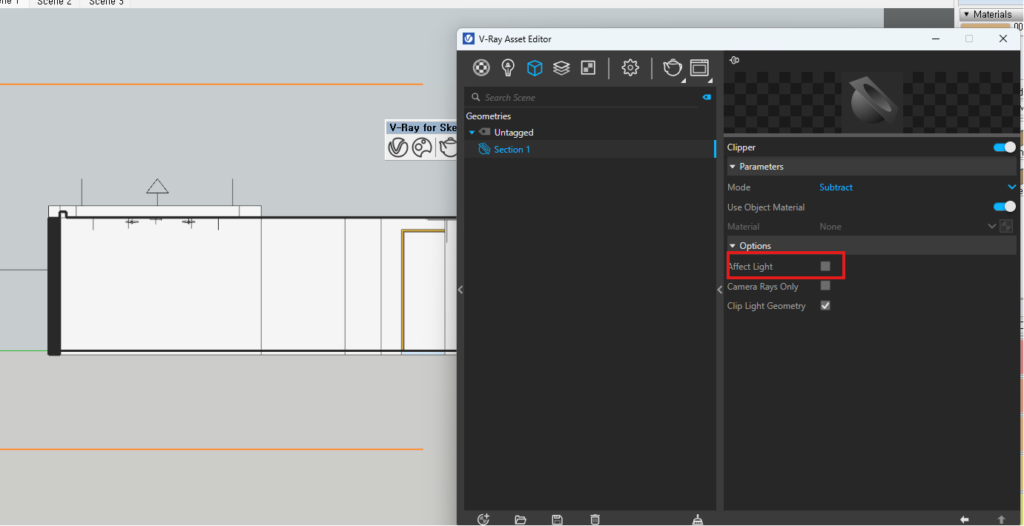

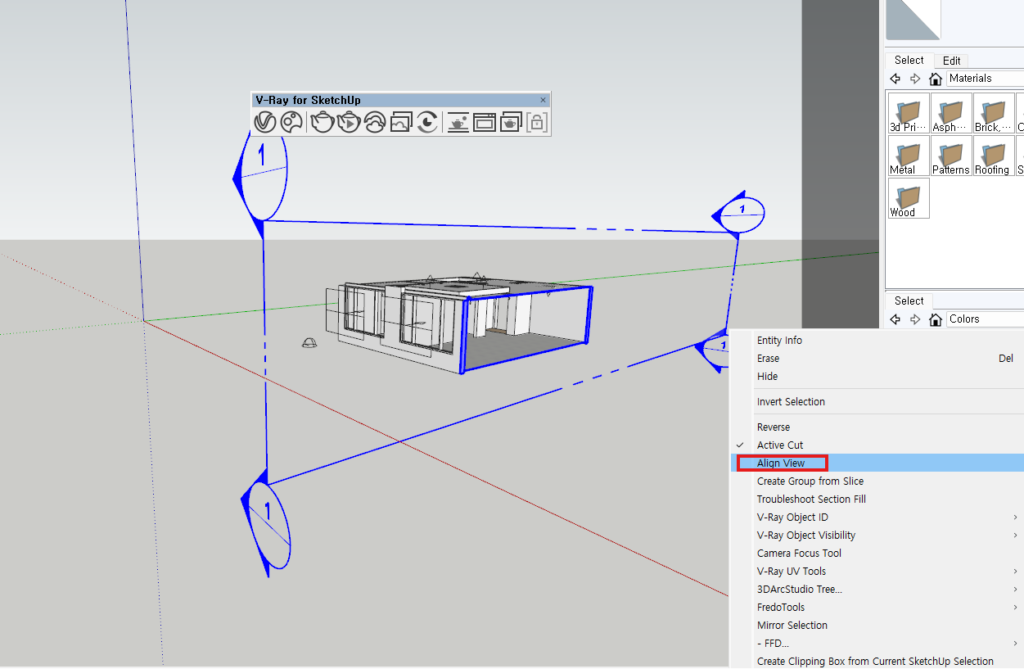

섹션에서 빛이 안 들어오게 하려면 V-Ray-> Affect Light 꺼야함

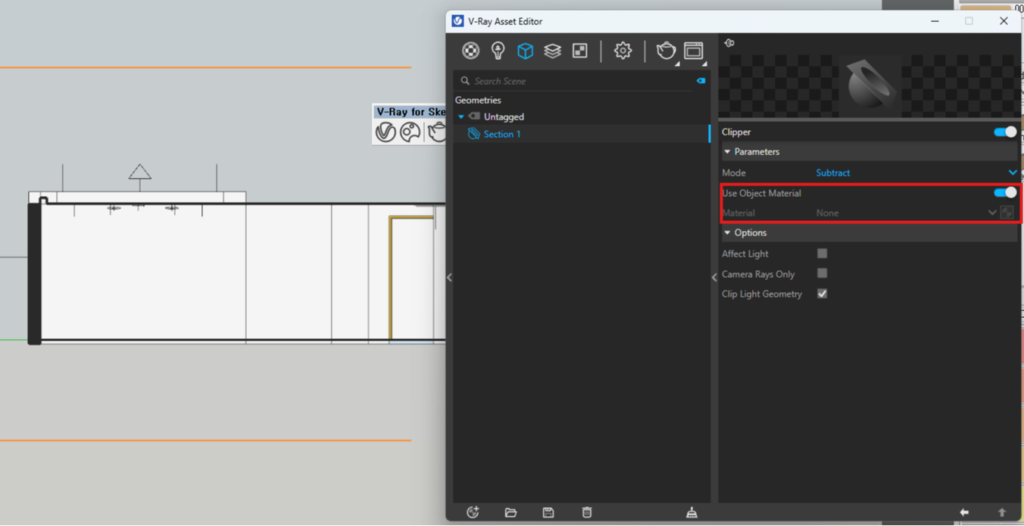

절단면을 다른 색으로 하고 싶다면 저걸 체크 해제해서 재질을 다른 걸로 바꿔주면 된다.

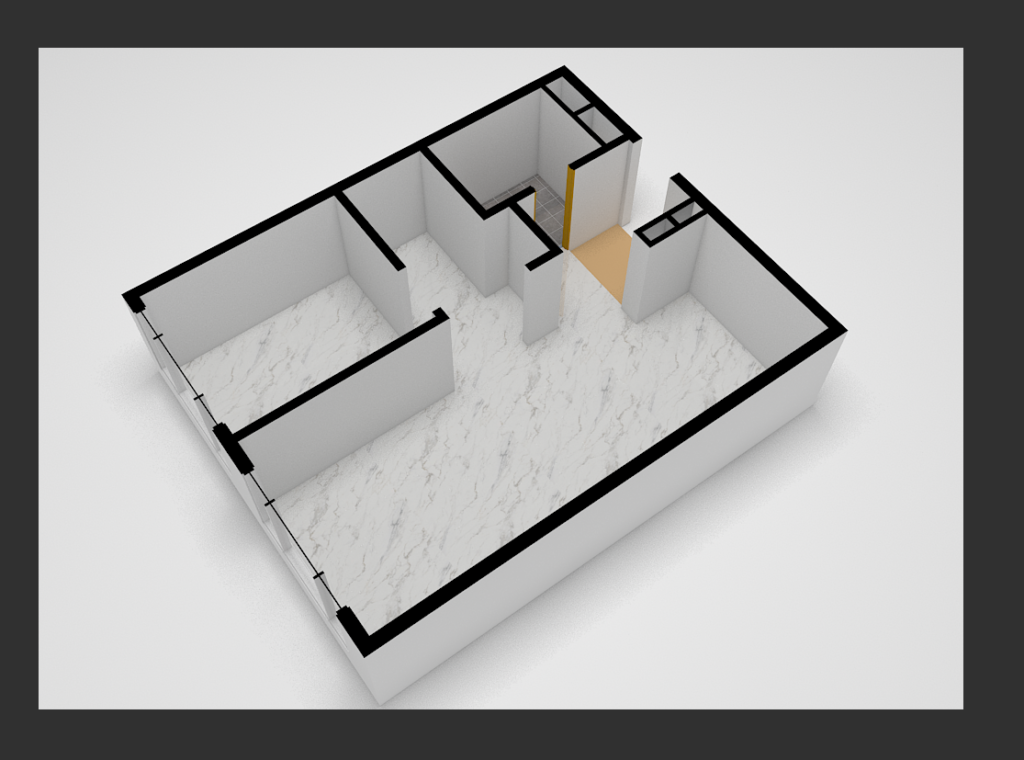

아이소메트릭장면은 제안서 들어갈 때 무조건적으로 필요한 작업이기 때문에 중요함

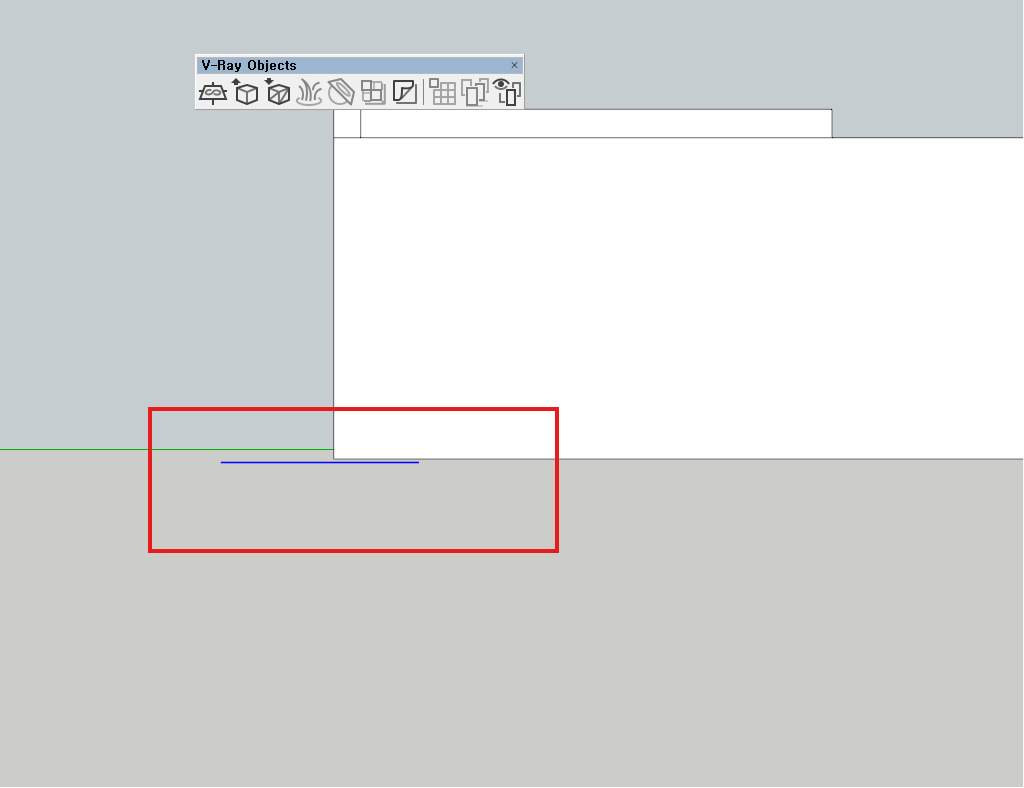

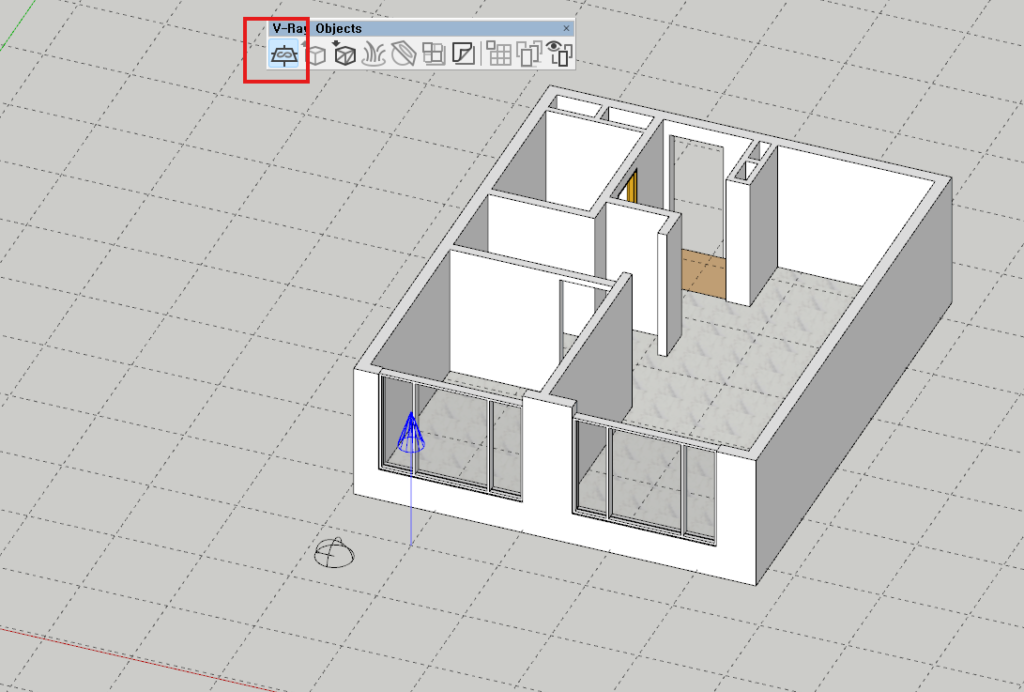

V-Ray Infinite Plane을 켜서 바닥에 찍어줍니다.
오브젝트보다 인피니트 플랜이 밑에 있어야 하므로 라이트뷰에서 조정해줍니다.

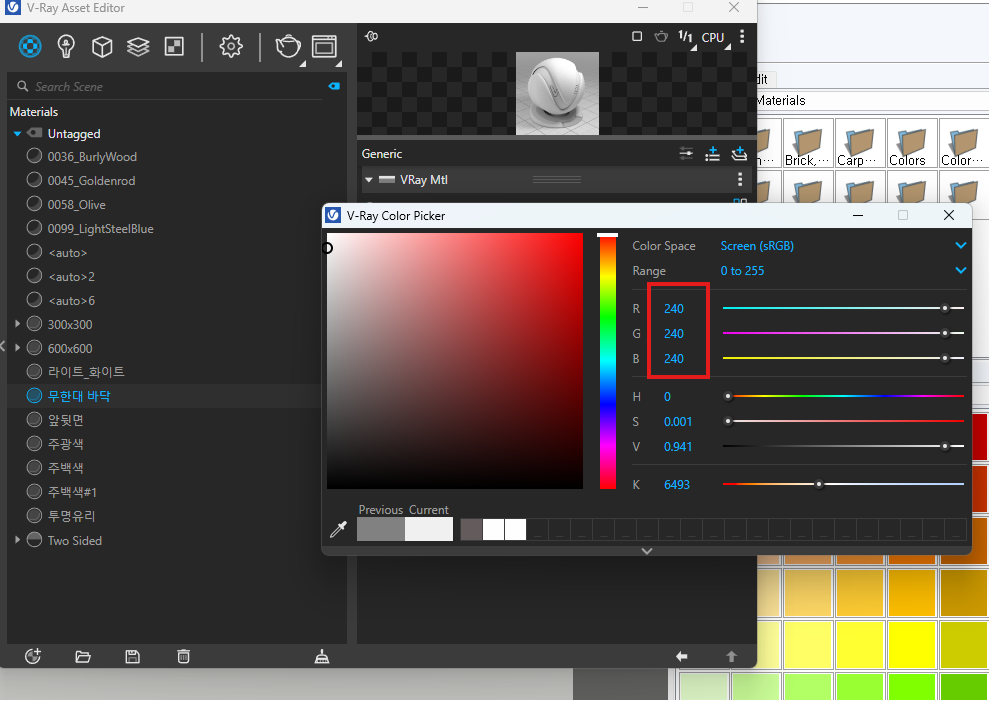

인피니티 플랜을 재질을 넣어주면 되는데 색상은 240으로 맞춰줍니다.

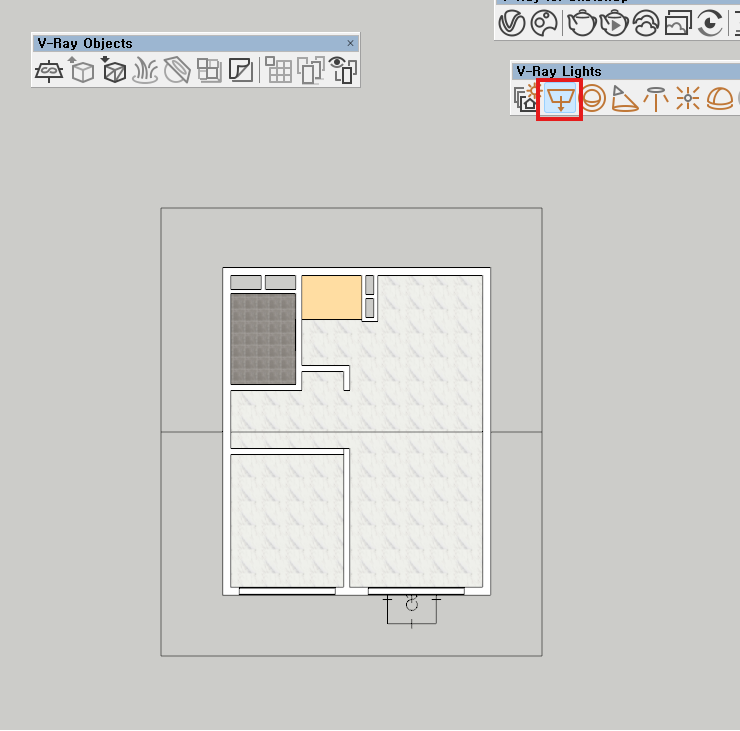

조명을 탑뷰에서 그려줍니다.
프론트 뷰에서 조정해줍니다. 높이는 이정도로 해줍니다.

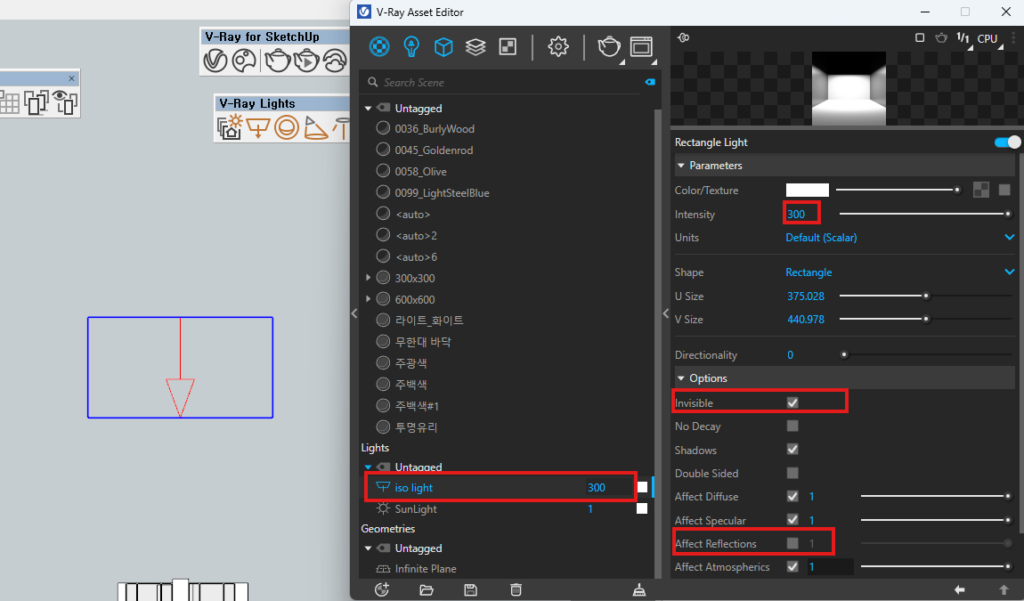

빛의 세기는 300으로 해줍니다.

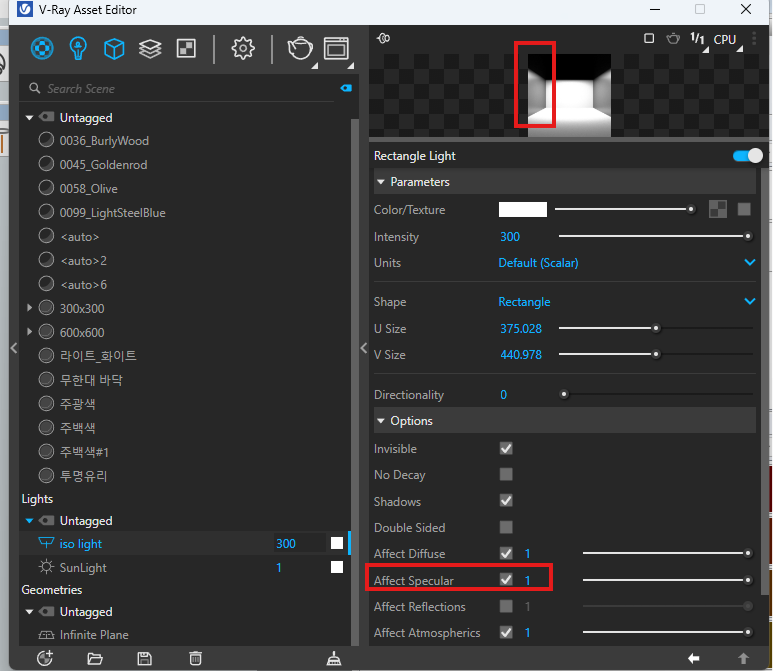

Affect Specular: 라이트 옆이 안 타게 하는 것( 너무 타면 체크 해제하는데 기본적으로는 해제하지 않음)
위에서 300내려주면 되는데 문틀의 위를 삭제한다고 생각하면 됩니다.

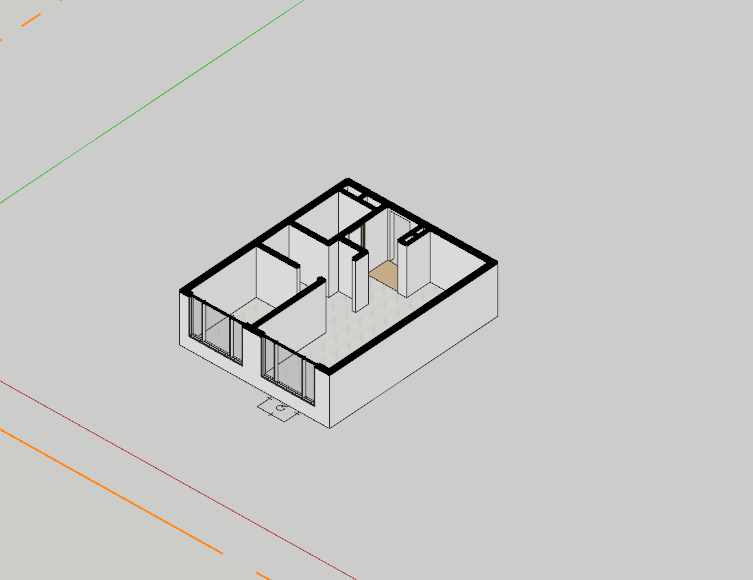

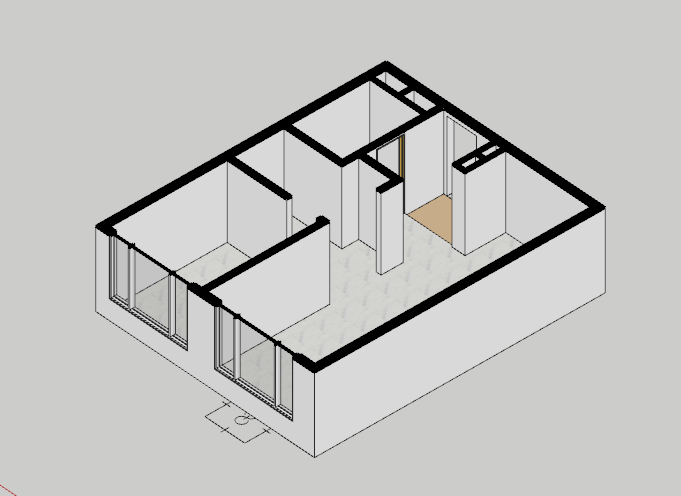

아이소 화각시에 좀 긴 평면도면 45가 좋은데 애매하면 50정도로 해도 괜찮습니다. 화각을 광각으로 하면 안됩니다.

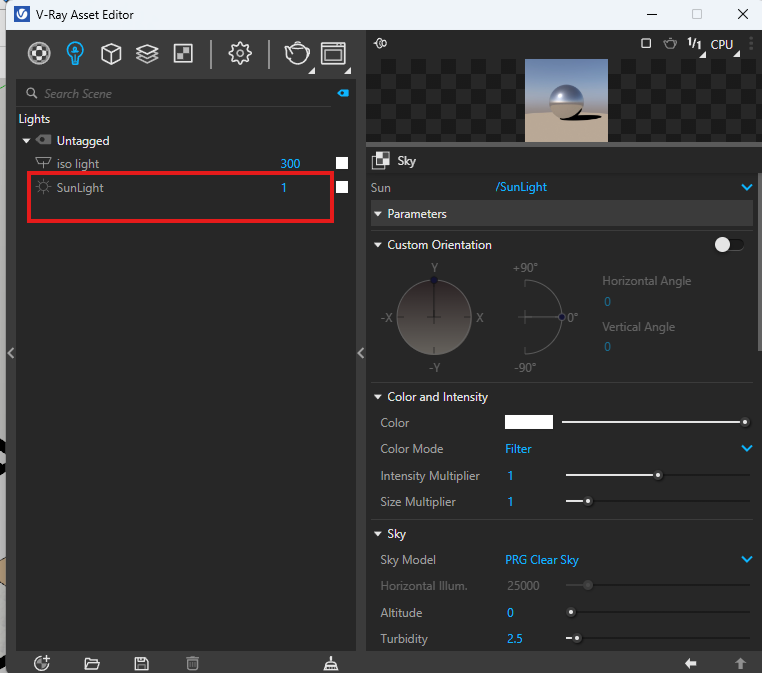

Sun Light 와 Sky를 꺼줍니다.

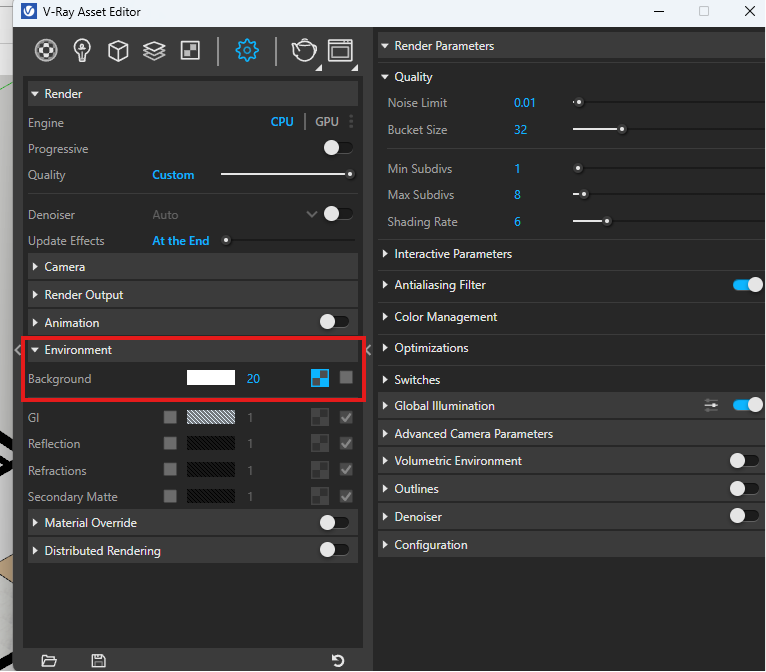

설정으로 가서 백그라운드 컬러를 화이트로 바꿔주고 20으로 올린 뒤 체크 해제해줍니다. 체크 해제하는 게 sky를 끄는 것 입니다.

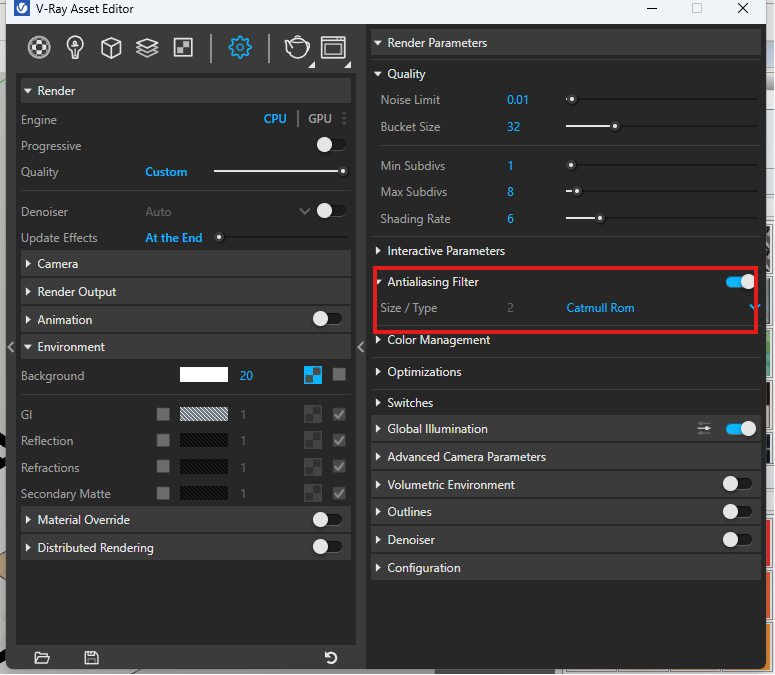

Catmull Rom으로 바꿔줍니다.

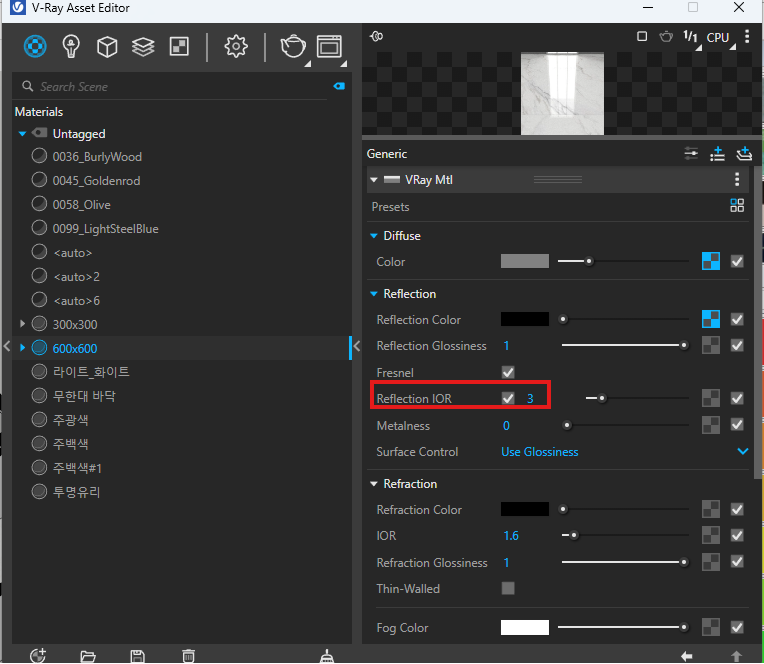

만약 아이소를 하고 나서 바닥이 반사가 덜 된다면 IOR값을 올려줍니다. 이렇게 아이소로 확인하면서 강조해야할 부분을 조절해주면 됩니다.
지금 스케치업을 처음 배우는 것은 아니고 다시 복습하고 있는 시간인데 이렇게 정리하면서 하니까 외우기도 좋고 기억도 잘 남을 것 같아요.

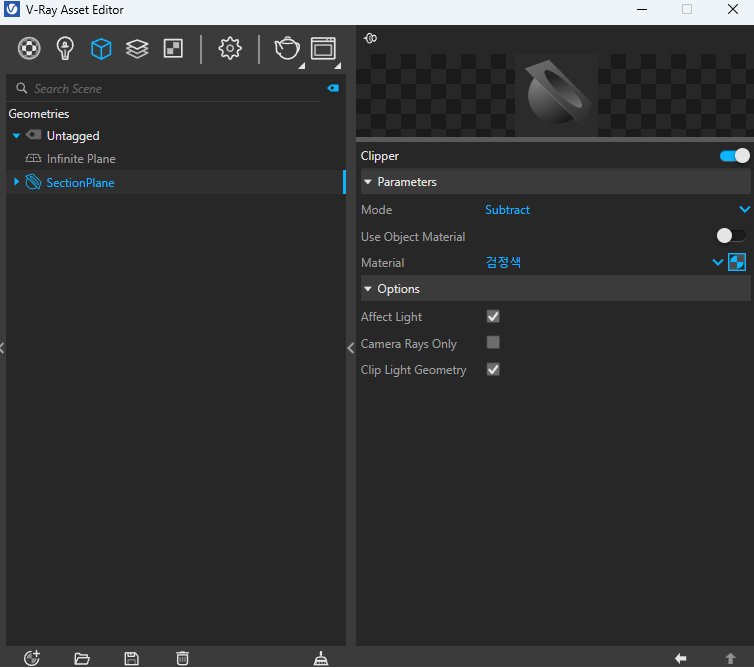

만약 섹션플랜의 단면을 검은색으로 하고 싶다면 뉴 제네딕 새재질을 원하는 색을 입히고 브이레이 설정 Use Object Material 체크 해제 후 원하는 재질을 선택해주면 검은색으로 나옵니다.
이렇게 두가지를 저장하고 유리는 원래 재질로 해주는 게 좋기 때문에 포토샵에서 편집해주면 됩니다.
마지막에 포토샵할 때 Filter -> Sharpen -> Smart Sharpen을 꼭 줘야 화질이 좋아집니다.
