도면 연습 기록
안녕하세요. 오늘은 실내건축기사 과정평가형 미용실 도면 문제를 풀어보겠습니다. 평면도는 이미 쳤으니 입면도부터 설명해볼게요.
먼저 한 가지 알려드리면, 이건 시험용 도면입니다. 시험을 위한 도면이라 사실 현실적이진 않아요. 그게 저한텐 참 어려운 부분이에요. “이러면 동선이 어지러운데”, “이러면 일하는 사람이 불편한데” 같은 생각이 자꾸 들거든요.
저는 도면을 칠 때 치수와 동선을 깊게 생각하는 편이라 작업이 오래 걸려요. 그런 걸 무시하고 빠르게 완성해야 하는 작업이 잘 안 맞아서, 진도가 꽤 느린 편입니다. 창작은 맞는데, 이건 창작이 아니니까요.
그래도 과정평가형 시험은 시간 안에 완성하는 것이 핵심이라 연습을 해야겠죠. 솔직히 너무 하기 싫어서, 이렇게 기록 삼아 도면을 치면 또 잘 치려고 욕심을 부리게 되긴 하지만요. 일단 시작해볼게요. 피드백을 받으면 피드백도 기록하겠습니다.
평면도
평면도입니다. 시험에서는 요구사항이 주어지고 그걸 모두 충족해야 하기 때문에, 가구가 많은 공간에서는 억지로 끼워 넣는 느낌이 들 때도 있어요.
각 공간별로 특징적인 가구들이 있는데요. 어떤 공간이 출제될지 모르기 때문에, 공간별 특수 가구의 치수도 대충은 암기해둬야 합니다. 이것도 꾸준히 연습이 필요한 부분이에요.
미용실의 특수 가구는 다음 세 가지입니다.
- 디지털 펌기
- 라운드 롤 열기구
- 샴푸대(샴푸 의자)

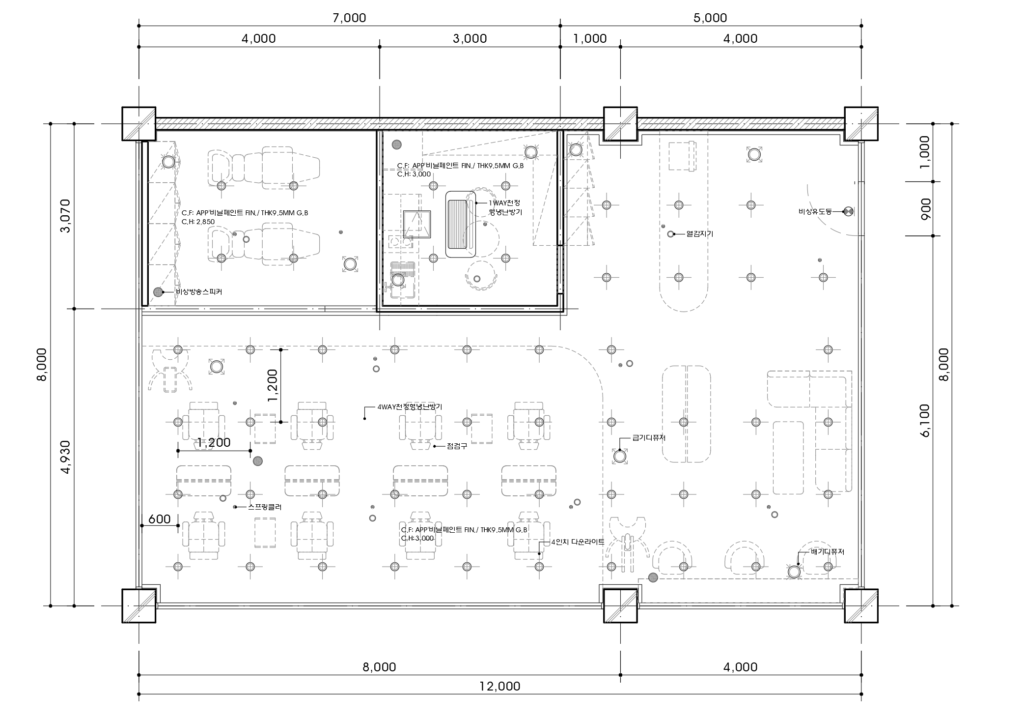

천장도
천장도입니다. 일단 1차로 그려놨고, 예전에 받은 피드백을 보면서 천천히 수정해나갈 예정이에요. 지금 가장 급한 건 입면도라서, 입면도부터 뚝딱 그려보겠습니다.
수업 시간에 입면도 하나를 일단 그리긴 했는데, “이게 맞나?” 싶어서 저도 좀 의문이에요. 참고용 도면을 보면서 그린 거라 피드백을 어떻게 받을지 잘 모르겠어요. 입면도 기호의 위치를 보고 생략할 부분은 다 생략해야 시험에서 유리하기 때문에, 최대한 심플하게 그리는 게 핵심입니다.
1번 입면도는 이미 그려놨으니, 이번 글에서는 2번 입면도를 그려볼게요.
입면도 작업 시작
- 화면을 돌려서 중심선과 외벽선(노랑)을 뽑아줍니다.
- 천장 몰딩 60, 바닥 걸레 받이 100

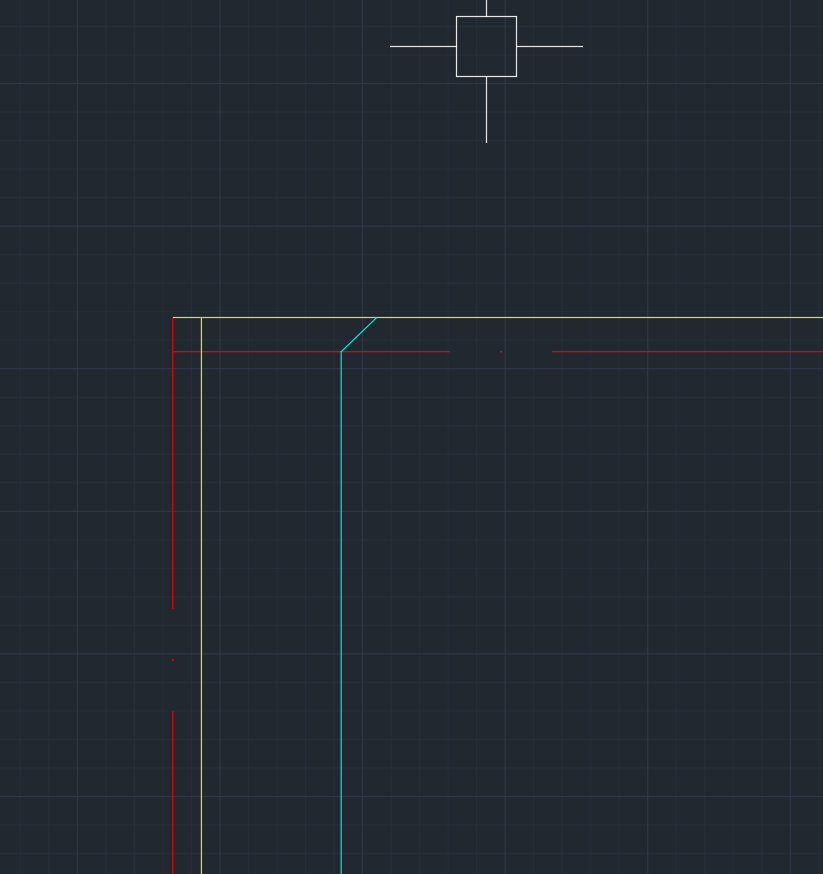

천장 몰딩의 45도 처리
벽이 꺾이는 부분에서는 천장 몰딩이 같이 꺾이는 걸 45도 사선으로 표현해줘야 합니다. 이게 의외로 정말 헷갈리는 부분이에요.
입면도를 돌려서 작업하다 보면, 화면상 각도가 45도가 아니라 다른 숫자로 나오거든요. 반대쪽 사선도 135도로 표시되기 때문에, 단순히 “45도”라는 숫자만 외워두면 안 됩니다.
정면에서 봤을 때 45도로 보이는 각도는 다음 네 가지입니다.
45° / 135° / 225° / 315°

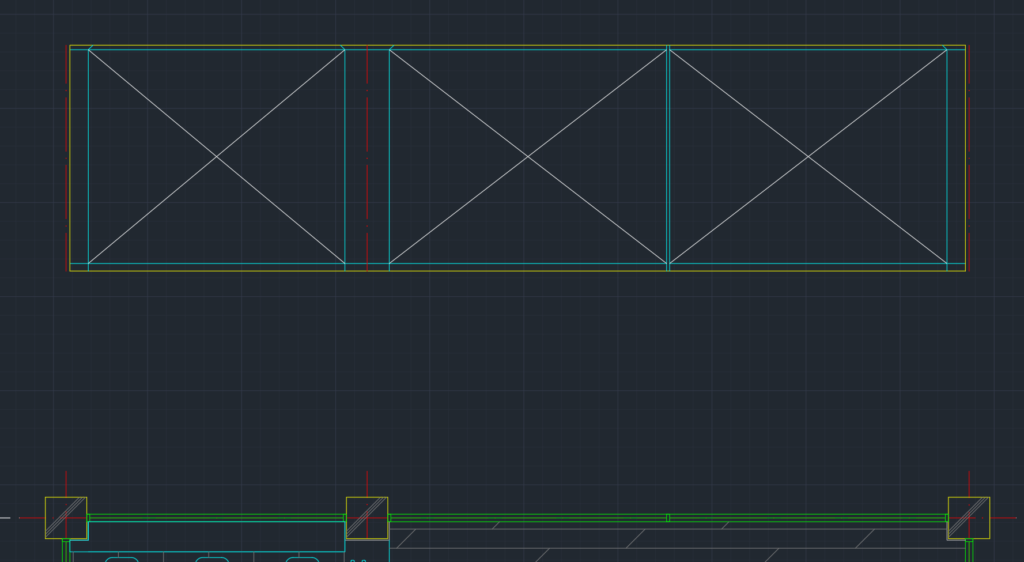

평면도의 기둥·벽체 위치에 맞춰 입면도를 그려줍니다. 유리면에는 X 표시를 해줘야 한다는 것을 잊지 마세요.

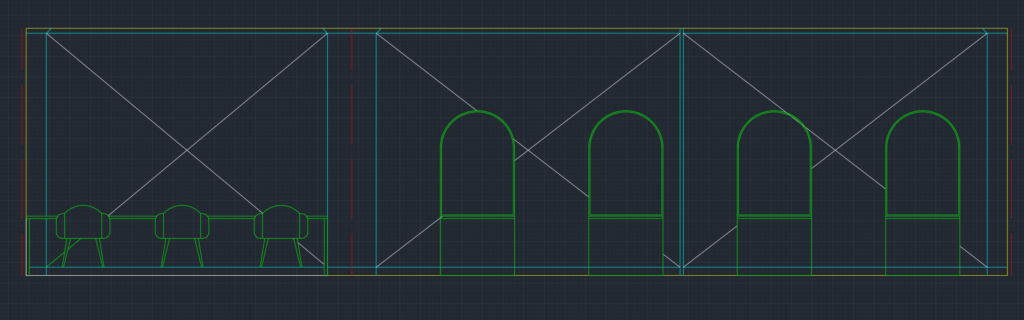

대기석 의자와 테이블을 그려줬습니다.
- 테이블 높이: 720
- 의자 높이: 450
이걸 잘 완성하려면 ‘대충’ 그리는 게 중요합니다… 라고 머리로는 아는데, “어떻게 대충하지?” 싶다가도 결국 손이 안 따라줘요. 이렇게 느려터지게 완성하는 저를 보면, 그 ‘대충’이 진짜 핵심인 것 같아요.
의자도 치수가 정해져 있는 건 아니라서, 외곽 크기만 아래 평면도와 맞도록 잡고 대충 그려줬어요.
이 각도에서는 경대만 보이니까 경대만 그려주고, 옆에 이동식 트레이도 그려줍니다. 입면도 작업은 여기서 끝이에요. 이제 도면을 다시 돌려서 텍스트를 넣어줄게요.
미용실 입면도 마감 텍스트 암기
| 부위 | 마감 텍스트 |
|---|---|
| 내부 유리 | APP’ THK 8MM 강화유리 |
| 외부 유리 | APP’ THK 12MM 강화유리 |
| 외부 유리 스틸바 | APP’ THK 1.2MM 스테인레스 스틸바 |
| 걸레받이 (BASEBOARD) | BASEBOARD: APP’ 인테리어필름 FIN. / THK 9MM MDF |
| 천장 몰딩 (MOLDING) | MOLDING: APP’ 인테리어필름 FIN. / THK 9MM MDF |
| 기둥/벽 (WALL) | WALL: APP’ 비닐페인트 FIN. / THK 18MM 몰탈 |
내부유리: APP’ THK 8MM 강화유리
외부유리: APP’ THK 12MM 강화유리
외부유리 스틸바: APP’ THK 1.2MM 스테인레스 스틸바
걸레받이: BASEBOARD: APP’ 인테리어필름 FIN./ THK 9MM MDF
천장몰딩: MOLDING: APP’ 인테리어필름 FIN./ THK 9MM MDF
기둥/벽: WALL: APP’ 비닐페인트 FIN./ THK 18MM 몰탈

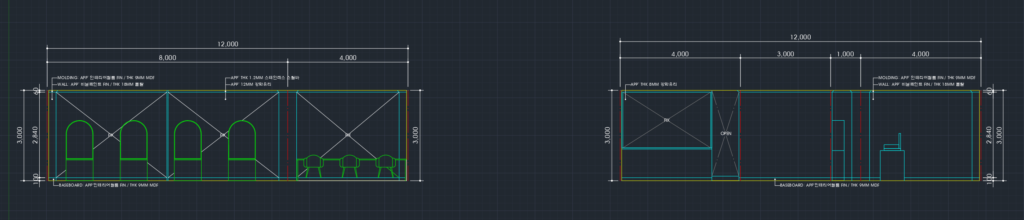

일단 이렇게 1차로 완성했습니다. 도면틀에 넣고 마무리한 자료는 피드백을 받은 뒤에 다음 글에 함께 업로드할게요. 같은 시험 준비하는 분께 조금이라도 도움이 되길 바라며.
