카페 도면 피드백 요약
[평면도 (Floor Plan)]
- 가구/집기 배치:
- 락카(사물함) 및 직원 공간: 수납장말고 직원 사물함 표현 사용

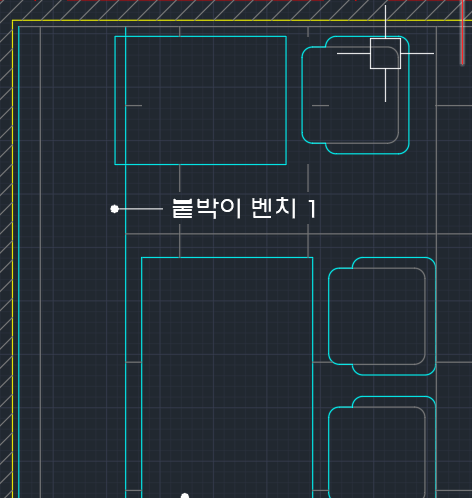

- 붙박이 가구: 테이블을 안으로 넣어주는 형태(안으로 치수 50)로 배치할 것. 반납대, 인터넷 검색대 등 화장실 주변 배치 상태 양호함.
- 선 표현 및 치수:
- 실선 표기: 문제 도면에 문이 양쪽 실선으로 나와 있다면, 작성하는 도면에도 한쪽을 없애지 말고 양쪽 모두 실선으로 똑같이 그릴 것.
[천장도 (Ceiling Plan)]
- 해치 및 마감:
- 해치 누락 주의: 벽체 해치를 빼먹지 말 것. (천장도 특성상 바닥 해치는 없애더라도 벽체 해치는 유지)
- 몰딩 생략: 창고와 화장실 안쪽은 천장 몰딩 표현을 과감히 생략(빼기)할 것.
- 조명 및 설비 배치:
- 천장 핀 방향, 방습등, 점검구 배치 양호.
- 열감지기: 화장실 내부에는 열감지기를 넣으면 안 됨. (위치 수정 요망)
- 비상방송 스피커: 좁은 공간에는 굳이 2개씩 넣지 말고 1개만 넣을 것.
- 도면 가독성:
- 천장도의 선들이 너무 겹쳐서 잘 안 보이므로, 선 가중치를 더 약하게 하거나 일부 선을 생략해서 정리할 것.

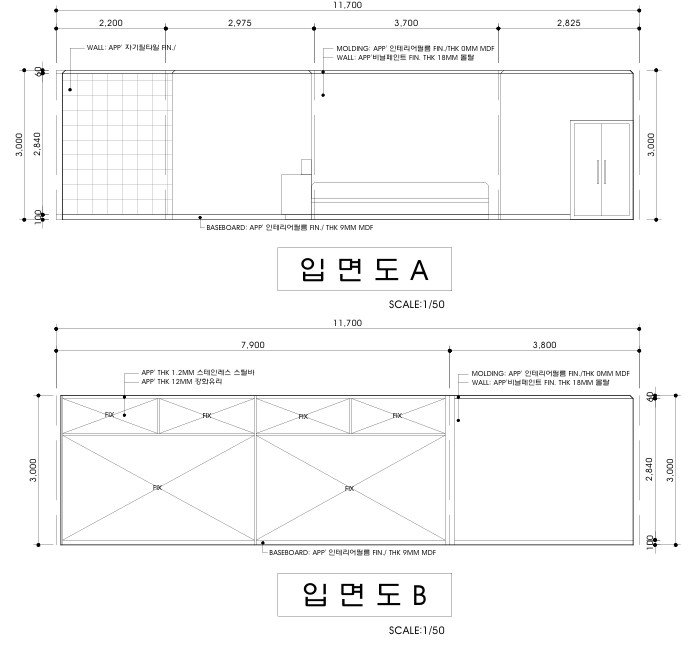

[입면도 (Elevation)]
- 구조 및 마감재 표기:
- 벽체 구조: 단면은 ‘투플라이(2-Ply)’ 구조로 명시할 것.
- 걸레받이(Baseboard): 높이는 9mm(9.5mm 아님)로 하고, 다른 벽면과 똑같이 걸레받이 선이 이어지도록 할 것.
- 타일 재질: 화장실 벽은 ‘도기질 타일‘로 표기 (바닥은 자기질). 세라믹 타일로 표기해도 됨.
- 미장 몰탈: 두께는 18mm로 명시할 것.
- 텍스트 표기 방식: 마감재 지시선 텍스트 작성 시, 글씨 뒤에 슬래시(/)를 사용하여 통일감 있게 표기할 것.
- 가구 표현:
- 주방 입면: 1번, 2번 등 지시된 입면 방향에서 주방이 보이지 않는 뷰라면 굳이 주방 가구를 그리지 않아도 무방함.
- 냉장고 (빌트인 가구): 끝쪽 벽에 붙은 가구는 문이 열리는 방향(X 표시)만 약하게 8번 선으로 표시해 줄 것. 꺾이는 부분 표현 등은 양호.
미용실 도면 피드백 요약
[평면도 (Floor Plan)]
오래전에 한 것 이라 제일 틀린 게 많고 고칠게 많은 도면 !! 다시 꼭 해보기

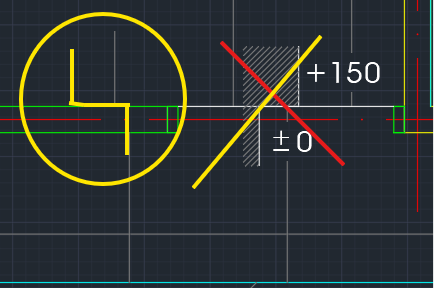

- 단차 및 재질 표현:
- 단차 방향: 미용실 단차는 시계 방향으로 조금 틀어서 표현하는 것이 나음.
- 해치 가중치: 바닥 해치는 8번, 9번 펜 등을 사용하여 약하게 처리할 것.
- 가구 및 객체 표현:
- 유리 가벽: 단순히 선으로 끝내지 말고, 바(프레임)를 대주고 유리 재질을 명확히 그릴 것.
- 인포메이션 카운터: 반드시 포스(POS) 기기를 형식적으로라도 그려 넣을 것.
- 의자: 개수(8개) 배치 양호. 단, 의자 다리가 다른 선 위로 겹쳐 올라가지 않도록(다운시켜서) 정리할 것.
- 원형 객체: 지시선이나 방향을 정면이 아닌 측면으로 뺄 것 (객체를 가리지 않도록).
- 선 및 스케일(LTS):
- LTS (중심선 스케일): 현재 설정(약 30)보다 중심선 스케일을 조금 더 크게 키울 것.
- 선 겹침 방지: 지시선, 조명선, 텍스트 등이 다른 선과 다 닿거나 겹치지 않도록 바깥쪽으로 빼줄 것.
- 효율성 (중요):
- 도면에 깔리는 디테일 선들이 너무 많아 작업 시간이 길게 소요됨.
- 시간이 걸리더라도 안쪽 선들을 제거하는 등 ‘뺄 건 빼면서’ 도면을 단순화시켜 가독성을 높이고 작업 시간을 단축할 것. 재료 분리선 등 기본 표현은 훌륭함.

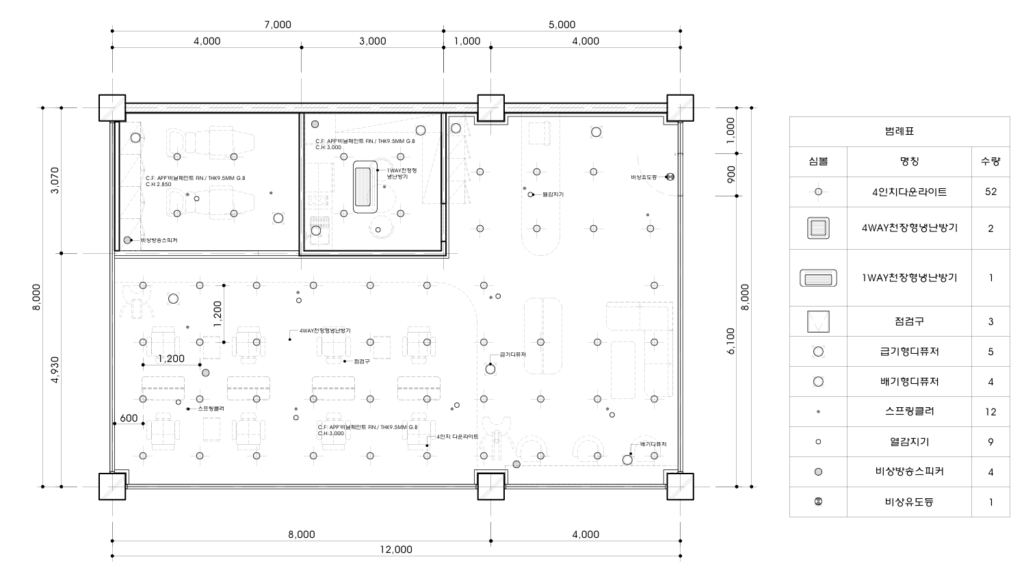

[천장도 (Ceiling Plan)]
- 비상방송 스피커: 앞으로 스피커 배치를 할 때는 전체 홀(로비 등) 기준으로 여러 개 넣지 말고 하나만 배치할 것.
전체적으로 공통되는 피드백이 많았고 이번 도면은 의도치 않게 빠지는 날이 생겨 진도가 밀려 더욱 의욕이 안 났던 거 같아 아쉽다. 시간이 정말 너어무 오래 걸린 도면이었고 이렇게 긴 시간이 주어지지 않는 걸 알면서도 정신차리고 빨리빨리 치는 연습이 되었으면 하고 천장도 블럭과 마감기호를 빨리 외우는 게 중요하다. 그거만 외워도 시간 단축이 엄청될 것 같다.

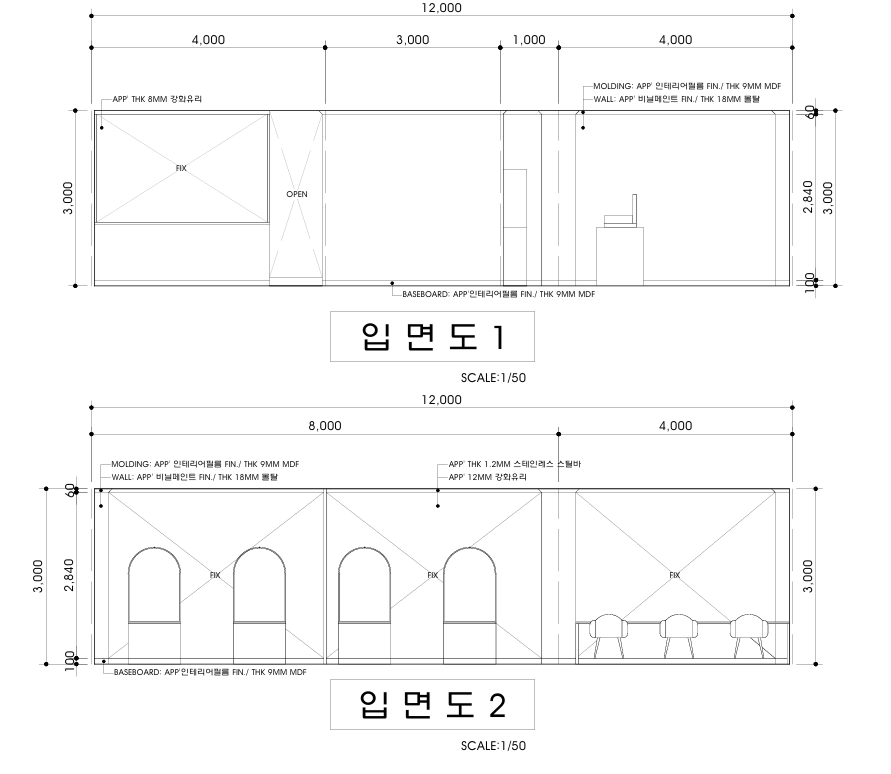

입면도도 필름 위치 잘못됐고(거긴 스틸바임)
의자도 바닥 끝까지 해줘야 한다.
